Την Πέμπτη 20 Δεκεμβρίου, το τελευταίο μάθημα πριν τις γιορτές, θα παρουσιάσετε την δουλεία σας σε εξωτερικούς κριτές. Το μάθημα θα ξεκινήσει νωρίτερα από το κανονικό στις 9:00 π.μ. όποτε όλες οι ομάδες θα έχουν μια ώρα διαθέσιμη για να αναρτήσουν την δουλεία τους στους τοίχους (δείτε παρακάτω για τα ζητούμενα της παρουσίασης). Στις 10:00 π.μ. θα ξεκινήσει η παρουσίαση. Η κάθε ομάδα θα παρουσιάσει την δουλειά της μέσα σε 3-5 λεπτά ώστε ο υπόλοιπος χρόνος να είναι στην διάθεση των κριτών για σχόλια. Η σειρά με την οποία θα παρουσιάσετε θα σας ανακοινωθεί την Πέμπτη. Είναι βασική η συμμετοχή όλων των ομάδων από την αρχή μέχρι το τέλος των παρουσιάσεων. Στο κλείσιμο θα γίνει μια γενική συζήτηση και θα σας δώσουμε κατευθύνσεις για την περίοδο των γιορτών.

Τα ζητούμενα της Πέμπτης 20 Δεκεμβρίου ορίζονται ως εξής:

1) Μακέτες: Να έχετε όλες τις μακέτες εργασίας που έχουν παραχθεί κατά την διάρκεια του εξαμήνου (1:500, 1:100, 1:50 κ.ά.). Μαρκάρετε τον Βορρά σε όλες τις μακέτες. Επεξεργαστείτε περαιτέρω τις μακέτες σε κλίμακα 1:100 και 1:50 με βάση ότι έχει συζητηθεί στα τελευταία μαθήματα.

2) Πινακίδα Α0: Σε μια πινακίδα Α0 θα παρουσιάσετε τα γραμμικά σχέδια και επιλεκτικά κάποια στοιχεία από τα προηγούμενα στάδια όπως διαγράμματα, σκίτσα, collage, τρισδιάστατα, φωτορεαλιστικά, χάρτες, φωτογραφίες από μακέτες κ.ά. Θα σας σταλεί το layout της πινακίδας Α0 που θα ακολουθήσουν όλες οι ομάδες και ένα ενδεικτικό παράδειγμα πινακίδας με υλικό από το blog. Η πινακίδα Α0 θα πρέπει να εκτυπωθεί και μπορεί να αποτελείτε από ξεχωριστά Α3 (8 σύνολο) τα οποία συνθέτουν ένα Α0. Συγκεκριμένα στην πινακίδα θα πρέπει να υπάρχουν τα παρακάτω:

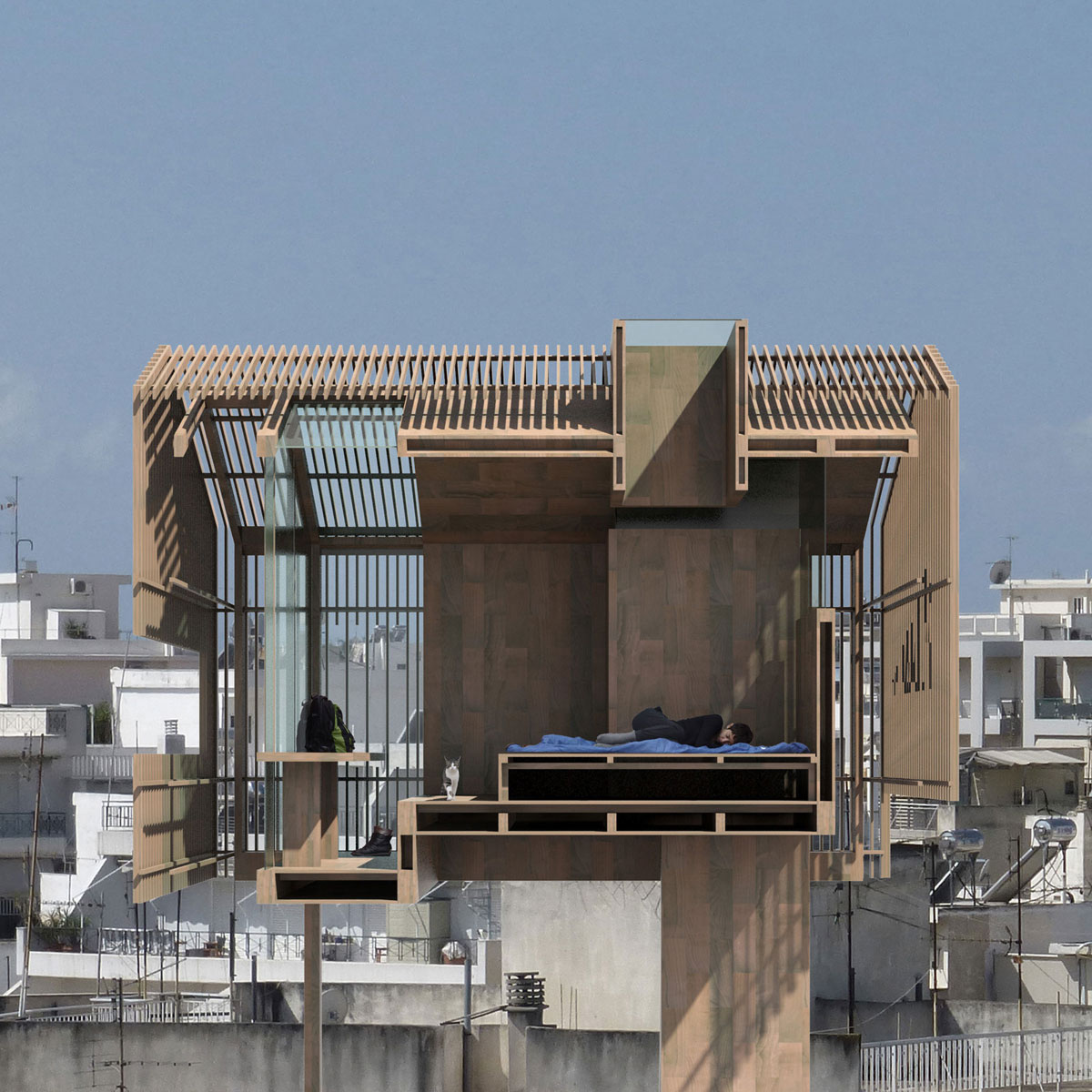

Α. Σχέδια γραμμικά σε κλίμακα 1:100. Τα σχέδια συμπεριλαμβάνουν τις κατόψεις, τις όψεις και δύο χαρακτηριστικές τομές. Σε όλα τα σχέδια θα πρέπει να υπάρχουν τα ακόλουθα:

· Τίτλος σχεδίου π.χ. Ανατολική Όψη.

· Σύμβολο του Βορρά.

· Γραφική κλίμακα.

· Σημειώστε στις κατόψεις τους άξονες των τομών.

· Δείξτε στις κατόψεις ενδεικτικά τα βασικά έπιπλα.

· Όλα τα στοιχεία που τέμνονται στις κατόψεις και τις τομές θα πρέπει να μαυρίζονται (solid hatch).

· Με διακεκομμένες γραμμές και άλλους τύπους γραμμών δείξτε τα στοιχεία που προβάλλονται από πάνω και τα στοιχεία που κινούνται.

Β. Τίτλος θέματος π.χ. Κατοικία για τον Άνθρωπο-Πουλί και τα ονόματα της ομάδας.

Γ. Ταράτσα- Οικόπεδο. Χρησιμοποιήστε δορυφορικούς χάρτες (π.χ. google maps) για να δείξετε σε 2D και 3D το που βρίσκεται η ταράτσα σας. Μαρκάρετε την ταράτσα σας και τον Βορρά. Σε αυτούς τους χάρτες ή σε σκίτσα δείξετε τις προσβάσεις και τις θέες.

Δ. Σενάριο Ποιος / ποιοι είναι οι κάτοικοι; Τι ιδιότητες και ιδιαιτερότητες έχουν; Ποια είναι τα ζητούμενα τους για την κατοικία; Απαντήστε τα παραπάνω υπό μορφή κειμένου σε 2 με 3 το πολύ προτάσεις.

Ε. Κεντρική Ιδέα Ορίστε σε 2 με 3 το πολύ προτάσεις την κεντρική ιδέα της πρότασης σας για την κατοικία.

Ζ. Διαγράμματα, σκίτσα, collage, τρισδιάστατα, φωτορεαλιστικά, χάρτες, φωτογραφίες από μακέτες κ.ά. Δείξτε στην πινακίδα Α0 επιλεκτικά κάποια από τα παραπάνω. Μπορείτε να φέρετε το sketchbook και επιπλέον υλικό το οποίο θα έχετε στο πλάι.
